显影机结构介绍

　　​显影机是通过半自动和全自动程序，部分或全部完成晒印版的显影、水洗、上胶、烘干等工序的印刷加工设备。一般由传输系统、开发系统、洗涤系统、干燥系统、程序控制系统等部分组成。

显影机一般由传输系统、开发系统、洗涤系统、干燥系统、程序控制系统等组成。

传动系统:是引导印版操作的驱动装置。电机通过蜗轮或链轮链条带动传送辊转动，并带动橡胶辊使印版通过显影机的各个工作环节。

​

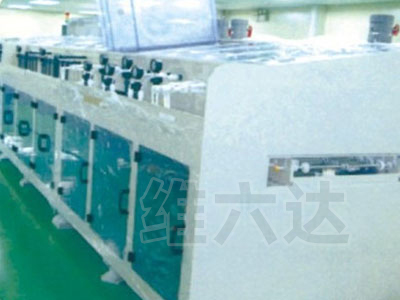

显影机结构介绍​

显影系统:在印版显影过程中，印版空白部分的感光层被循环显影剂均匀连续的喷射而迅速溶解，部分显影机被刷辊刷去，加速了这种溶解。为了保证显影液在恒定的条件下工作，这部分有加热器和冷却器，可以自动调节温度(一般控制在25℃左右)。药液自动循环过滤，保证各处药液浓度和温度一致。

冲洗系统: 主要是利用两组喷水管在版面的正面和背面喷射清水，以去除版面上附着的显影产物和多余的显影剂，并通过挤压辊将版面上的水挤出；同时具有二次洗涤功能。

涂胶系统:涂胶系统主要作用是在展开的版图上涂上一层均匀的保护胶。

干燥系统:干燥系统由供气管和橡胶辊组成。通过吹风和加热使印版快速干燥，最后将印版送出。
